Ko’rinish. Qirqim va kesimlar

Tavsif

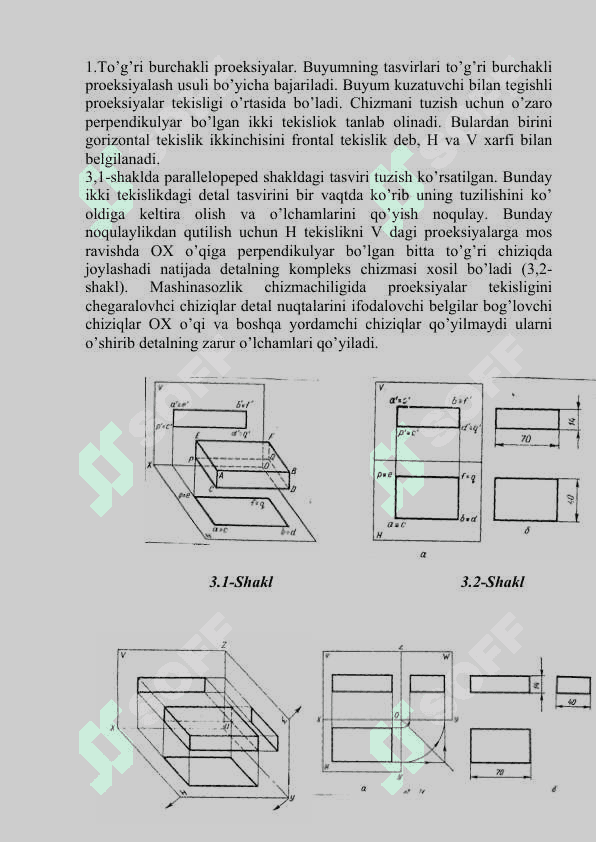

To’g’ri burchakli proeksiyalar. Buyumning tasvirlari to’g’ri burchakli proeksiyalash usuli bo’yicha bajariladi. Buyum kuzatuvchi bilan tegishli proeksiyalar tekisligi o’rtasida bo’ladi. Chizmani tuzish uchun o’zaro perpendikulyar bo’lgan ikki tekisliok tanlab olinadi. Bulardan birini gorizontal tekislik ikkinchisini frontal tekislik deb, H va V xarfi bilan belgilanadi. 3,1-shaklda parallelopeped shakldagi tasviri tuzish ko’rsatilgan. Bunday ikki tekislikdagi detal tasvirini bir vaqtda ko’rib uning tuzilishini ko’ oldiga keltira olish va o’lchamlarini qo’yish noqulay. Bunday noqulaylikdan qutilish uchun H tekislikni V dagi proeksiyalarga mos ravishda OX o’qiga perpendikulyar bo’lgan bitta to’g’ri chiziqda joylashadi natijada detalning kompleks chizmasi xosil bo’ladi (3,2-shakl). Mashinasozlik chizmachiligida proeksiyalar tekisligini chegaralovhci chiziqlar detal nuqtalarini ifodalovchi belgilar bog’lovchi chiziqlar OX o’qi va boshqa yordamchi chiziqlar qo’yilmaydi ularni o’shirib detalning zarur o’lchamlari qo’yiladi.                                                                                 3.1-Shakl                                               3.2-Shakl
