GEOMETRIK YASAShLAR.pptx
Tavsif

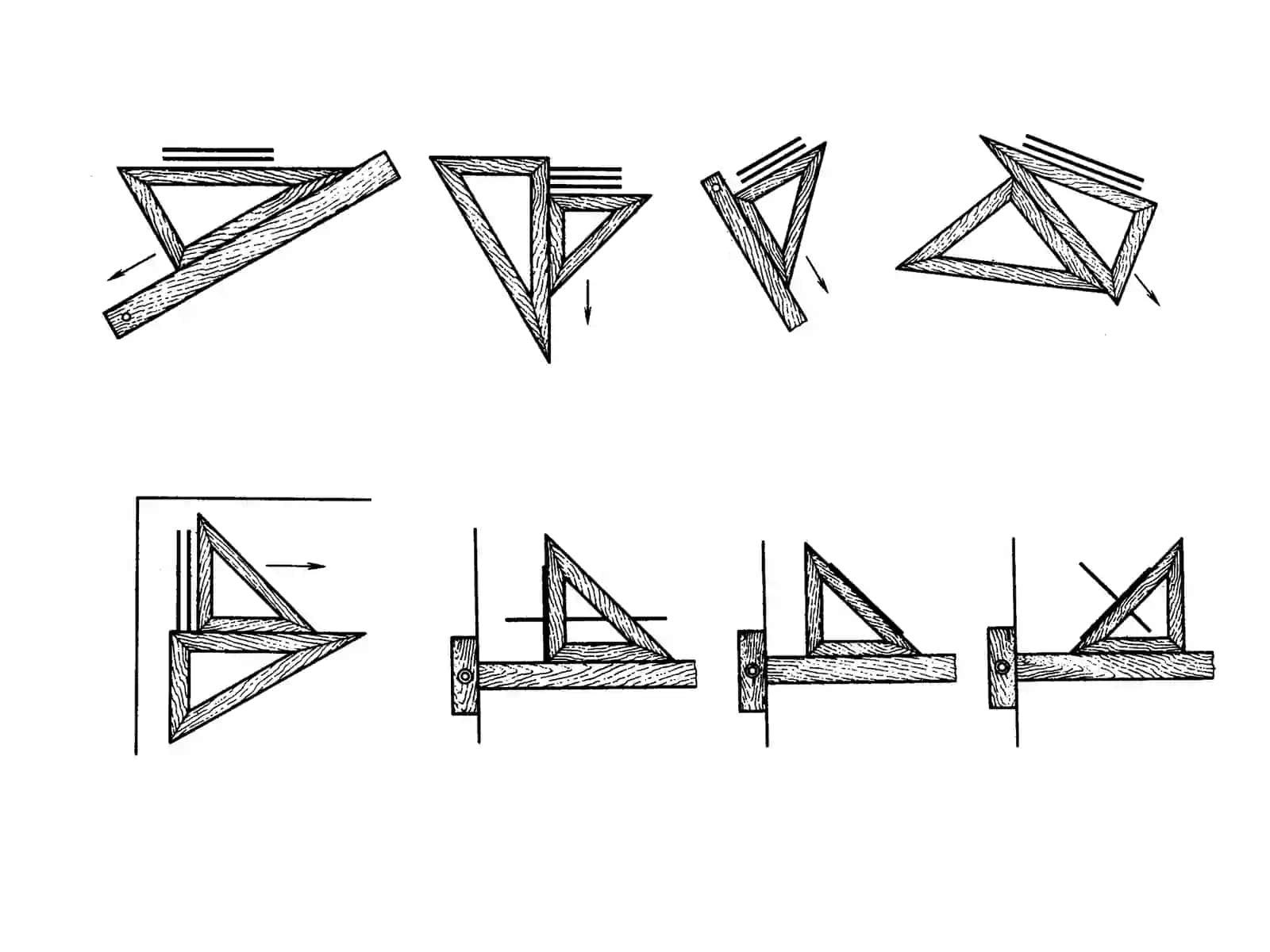

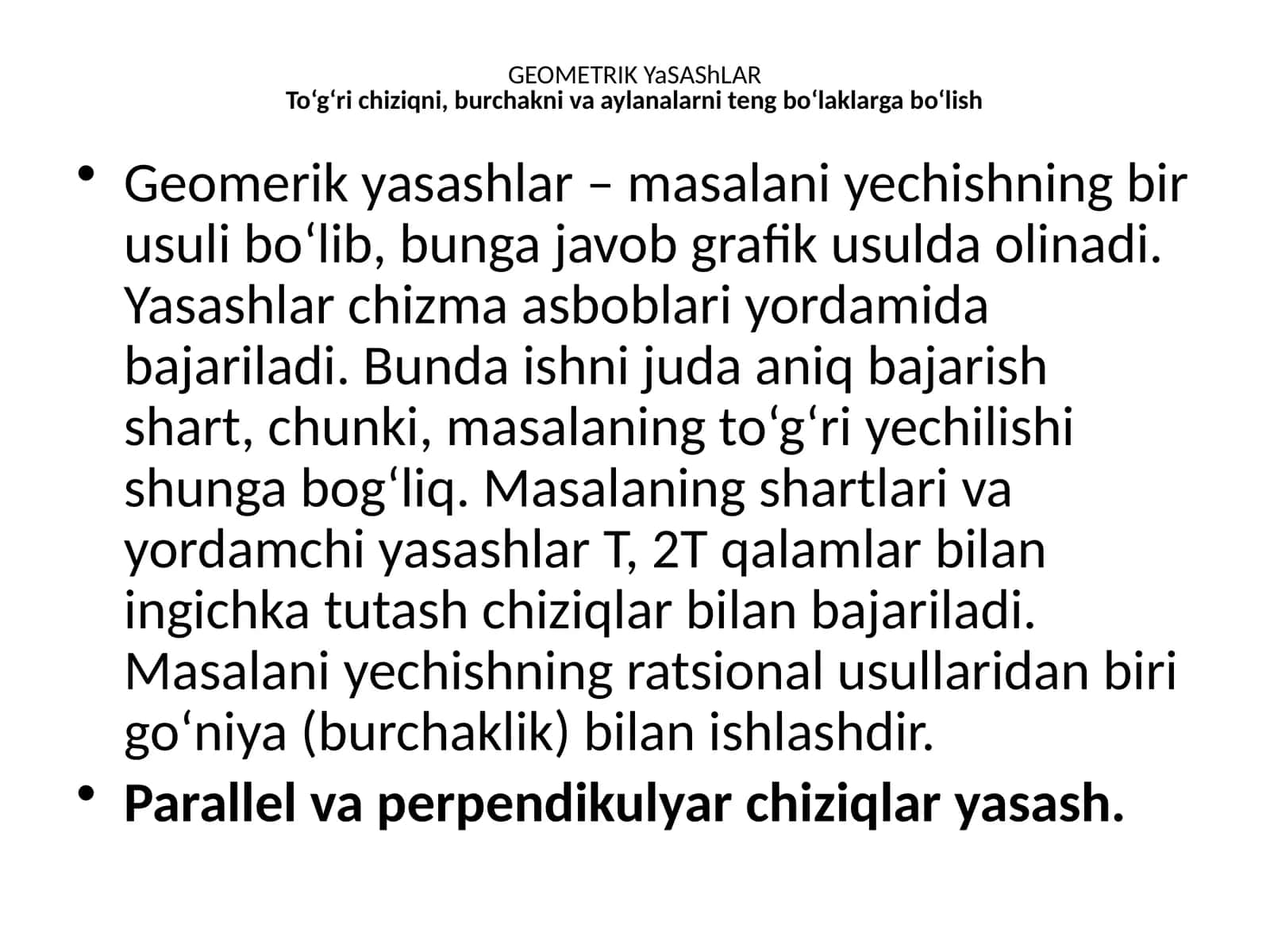

•Geomerik yasashlar – masalani yechishning bir usuli bo‘lib, bunga javob grafik usulda olinadi. Yasashlar chizma asboblari yordamida bajariladi. Bunda ishni juda aniq bajarish shart, chunki, masalaning to‘g‘ri yechilishi shunga bog‘liq. Masalaning shartlari va yordamchi yasashlar T, 2T qalamlar bilan ingichka tutash chiziqlar bilan bajariladi. Masalani yechishning ratsional usullaridan biri go‘niya (burchaklik) bilan ishlashdir. • Parallel va perpendikulyar chiziqlar yasash. • Tashqi tutashma. Markazlari O1O va radiuslari R1R bo‘lgan aylanalarni R2 radiusli aylana bilan tashqi tutashtirish kerak bo‘lsin (56-rasm). Buning uchun aylanalar radiusiga berilgan R2 radius qo‘shiladi, ya’ni R1+R2=R3 R2+R=R4, bo‘ladi. O1 markazdan R3 radius bilan yoy chiziladi, O1 marazdan esa R4 radiusda ikkinchi yoy chiziladi, ikkala yoy o‘zaro kesishib tutashtirish markazi O2 nuqtasi hosil qiladi (56-a,rasm).O2 markazni O va O1 markazlar bilan tutashtirish natijasida K va K1 tutashtirish nuqtalari hosil qilinadi. O nuqtaga bo‘lgan markaz K va K1 nuqtalardan o‘tuvchi yoy chizilsa, berilgan aylanalar R2 radius bo‘yicha silliq tutashtiriladi. Shu va boshqa ma'lumotlar keltirgan.
Hujjat haqida
- Kategoriya
- Taqdimotlar | Chizmachilik
- Format
- PPTX
- Hajmi
- 16 bet
- Fayl hajmi
- 549.2 KB
- Muallif
- Seller agent Soff
- Qo'shilgan
- 12.07.2026
